實驗室規劃：動線配置、排風換氣、管線整合到消防驗收
實驗室規劃不是單純擺放桌子與櫃子，而是將實驗流程、操作動線、排風補風、給排水、電力、氣體管線與安全設備整合在同一套空間設計中。
耀陽實驗室設備協助學校、生技公司、化學實驗室、檢驗單位與科技廠，依照實驗類型、空間條件與設備需求，完成實驗室配置規劃、管線整合、設備選型與施工安裝，降低後續二次施工、排風不足與動線不順的風險。
本文依據 NFPA 45、ASHRAE、OSHA 等國際規範與 20 年以上實務經驗，從規劃流程、氣流控制、管線整合、常見錯誤、維護設計到消防驗收，完整說明實驗室規劃的每個環節。
先用實驗室模擬器，快速預覽空間配置
正在規劃實驗桌、排煙櫃或設備位置嗎？歡迎使用耀陽實驗室模擬器，自行建立空間並嘗試不同配置，先把需求具體化，再進一步進行專業規劃與工程整合。
立即使用實驗室模擬器 →耀陽實驗室設備產業經驗與實績
20+ 年 產業經驗
深耕實驗室規劃、設備配置與工程整合服務
1000+ 座 實驗室實績
累積學校、生技、化學、檢驗與科技產業案例
100% 全台服務覆蓋
提供全台實驗室規劃、丈量、施工與設備安裝服務
耀陽實驗室規劃服務重點
動線與空間配置
依照實驗流程、人員數量、儀器位置與樣品流向，規劃實驗桌、排煙櫃、水槽、儀器區與收納區，減少交叉干擾並提升操作效率。
排風與補風整合
依排煙櫃、萬向抽氣罩與局部排氣需求，評估排風量、風管路徑、風機位置與補風條件，降低氣流不穩與負壓過大的問題。
設備與管線協調
整合給排水、電力、氣體管線、插座、水槽、鋼瓶櫃與安全設備位置，避免設備完成後才發現管線衝突或維修空間不足。
一、為什麼實驗室建置前需要完整規劃？
許多實驗室在完工後才發現排風不足、插座位置不對、鋼瓶更換不便、水槽動線不順或設備維修空間不足，導致後續追加工程。依據美國 OSHA 與 NFPA 指南以及台灣職安法規，一間設計良好的實驗室能大幅降低長期維護與安全風險；反之若初期錯誤規劃，後續必須支付高昂的重建與停工代價。
不同產業的規劃重點也不同：學術研究實驗室強調多功能彈性、醫療檢驗實驗室注重流程標準化與感染控制（BSL 等級規範）、半導體實驗室需符合潔淨等級與電磁隔離需求。因此動工之前，應先深入理解操作需求與法規限制，再設計出符合當前與未來目標的空間系統。
避免排風與補風失衡
排煙櫃與抽氣罩若只規劃設備尺寸，沒有同步檢討排風量、風管路徑與補風條件，容易造成氣流不穩、門窗異音或室內負壓過大。
降低設備與管線衝突
實驗桌、水槽、插座、氣體管線與排風管路需要在同一張配置圖中整合，才能避免施工後才發現管線無法銜接或設備無法維修。
依照實驗性質選擇設備材質
不同實驗環境對耐酸鹼、耐腐蝕、承重、清潔與收納需求不同。耀陽會依照化學、生技、檢驗、教學或科技研發用途，建議合適的設備配置。
二、空間分區與動線設計
空間設計需以實際操作流程為主軸。依 Stanford EH&S 設計指引，空間應依污染程度劃分為污染 → 半潔淨 → 潔淨，樣本流向單向進行，避免逆向污染。基本分區包括：
- 操作區：集中儀器設備與檢驗作業使用。
- 清潔區：設有洗手台、水槽與無菌操作區，提供樣本前處理與衛生維護。
- 儲存區：分類存放化學品、試劑與備品，應具備防火與耐蝕防爆設計。
設計細節上，檢驗台與主要設備間距不得少於 1.5 公尺，確保人員操作時背後仍有足夠通行空間；主要走廊建議維持至少 1.5 公尺以上寬度，支援大型設備搬運與雙向通行。為因應突發狀況，實驗室應設有兩處以上對外出入口，門扇朝外開啟。
- 化學樣品、廢液與人員動線分開；無菌耗材入口與操作人員採不同路徑。
- 污染區與潔淨區交界設置過渡緩衝區（更衣室、緩衝間）。
- 高潔淨度空間採門禁或門聯鎖，避免壓差流失；動線複雜處設明顯標示。
三、實驗室規劃流程：從需求確認到施工交付
依 NRC《Laboratory Design Handbook》，前期功能盤點決定後續動線、管線容量及法規基礎。在畫第一張平面圖前，應先確認：預計進行哪些檢測或製程？未來 3-5 年會增購哪些大型儀器？是否需預留自動化分析空間？是否要符合 ISO、TAF 或 BSL-2/3 認證？耀陽以下列八步驟流程協助客戶把這些問題逐一落實。
1. 需求訪談
確認實驗類型、人員數量、儀器設備、藥品種類、操作流程、預算範圍與未來擴充需求。
2. 現場丈量
確認空間尺寸、門窗位置、樑柱高度、既有水電、排風路徑與設備搬運條件。
3. 平面配置
規劃排煙櫃、實驗桌、藥品櫃、鋼瓶櫃、水槽、儀器區與通道位置。壓差與換氣需求須在此階段決定，後期變更會導致大量重工。
4. 管線整合
整合排風、補風、給排水、電力、氣體管線與安全設備，降低後續施工衝突。
5. 設備選型
依照酸鹼性、耐腐蝕需求、承重、收納與使用頻率，建議合適材質與設備規格。
6. 報價與工期確認
依配置內容、設備規格、施工範圍與現場條件，提供清楚的施作項目與報價。
7. 製作與施工
依照確認後的配置圖與設備規格進行製作、進場、安裝與管線銜接。
8. 驗收與交付
完成設備安裝、功能確認與使用說明，保存竣工圖與設備點位，協助客戶掌握後續維護。
四、排風、換氣與壓差控制：實驗室的呼吸系統
「氣流」是實驗室的靈魂，也是規劃中技術含量最高、最容易出錯的一環。錯誤的通風設計會導致有毒氣體滯留或交叉污染。
換氣與抽氣標準
- 一般化學實驗室：≥ 12 ACH（每小時換氣次數）。
- 病理／微生物實驗室：≥ 15~20 ACH 且維持負壓。
- 排煙櫃（Fume Hood）須具備穩定面風速（約 0.5 m/s）與導流設計，並獨立排風；局部排氣需搭配補風。
壓差控制（依 NFPA 45、WHO BSL-2/3 規範）
- 操作室：-5 ~ -10 Pa 負壓，防止氣味與汙染物外洩至辦公區。
- 走廊：維持 0 Pa 或輕正壓。
- 務必安裝壓差監控系統，持續追蹤環境參數。
補氣系統（MAU）與安全配套
- 補氣系統：排煙櫃強力抽氣時若缺乏足夠補氣，會造成室內缺氧或門窗難以開啟。應計算精確換氣率，平衡進排氣。
- 通風管線與風壓控制：具備逆止閥、正負壓調節與變風量（VAV）系統；不同性質污染物（酸霧、溶劑、有機氣體）不可共用排風管。
- 空氣過濾：視實驗內容配置 HEPA 濾網、活性碳濾芯或洗滌塔處理。
- 氣體管路標示：氮氣、氫氣、氧氣等複雜管路應清晰命名與標示流向，防止操作失誤，也是工安巡檢重點。
- 緊急設備：洗眼器與緊急沖淋設備設於高風險操作區，10 秒步行距離內可達。
針對有毒物質、易揮發氣體、病原體操作等高風險作業，應採用獨立風道、局部抽氣與風速監控裝置，徹底降低人員暴露風險。
五、排風、補風、給排水、電力與氣體管線規劃重點
實驗室工程若只處理單一設備，容易忽略整體管線協調。耀陽在規劃階段會同步檢討排風、補風、給排水、配電與氣體管線，使設備位置與工程條件能互相配合。
| 規劃項目 | 規劃內容 | 常見問題 |
|---|---|---|
| 排風系統 | 排煙櫃、萬向抽氣罩、風管路徑、風機位置與排放方向 | 風量不足、管路過長、轉彎過多、排風出口位置不佳 |
| 補風系統 | 依排風量評估補風方式，維持室內氣流穩定 | 室內負壓過大、空調負擔增加、門窗異音 |
| 給排水 | 水槽、水龍頭、排水、滴水架、洗眼器與維修空間；RO / EDI / 超純水獨立分管，廢水設緩衝槽並用耐化材質 | 水槽位置不順、排水坡度不足、維修困難 |
| 電力配置 | 插座、儀器專用電源、島式插座盒、緊急斷電與用電負載；總盤預留 30~50% 餘裕，重要儀器（HPLC/TEM）加裝 UPS | 插座不足、後拉明線、設備用電未預留、新儀器進場跳電 |
| 氣體管線 | 鋼瓶櫃、調壓設備、氣體使用點、管線路徑與固定方式；採「主幹-支管」設計減少壓損與漏點，真空泵防振隔音 | 鋼瓶更換不便、管線過長、使用點配置不佳 |
六、排煙櫃、實驗桌、藥品櫃與鋼瓶櫃配置重點
設備配置除了功能，也要顧人體工學：依操作頻率訂製合適桌高（坐姿約 75cm／站姿約 90cm），並配置足夠收納空間，讓桌面整潔、操作有效率。模組化設備與實驗桌系統則便於日後調整配置與儀器更新。
七、實驗室規劃五大常見錯誤（避坑指南）
許多實驗室在設計初期因經驗不足或過度簡化流程，常出現下列錯誤，導致工程延誤、額外成本或安全風險：
若未設計正確的氣流導向與壓差控制，可能導致污染氣體滯留或逆流至潔淨區。常見錯誤如僅依空調系統排風、只顧排氣卻忘了補氣，導致負壓過大甚至吸塌天花板。
設備、儀器與操作檯位置規劃不合理，使用者頻繁繞行甚至交叉碰撞；缺乏潔污分流，造成昂貴樣本交叉污染。
大型儀器若無足夠搬運空間與載重動線，維修時難以進出現場。缺乏管線預埋與維修孔，後期升級須破壞裝潢，耗費大量成本。
水、電、氣、排風系統缺乏整合：高頻儀器附近配置高壓氣體管線造成運作不穩；化學排氣與空調回風重疊導致氣體污染。
選用低價材料、簡化管線配置，結果驗收困難、法規不符，事後重工不僅耗費資源，更造成實驗中斷。強酸環境誤用普通層板導致設備短期腐蝕，就是典型案例。
八、維護保養與檢修設計：規劃階段就要想到十年後
良好的檢修設計能節省未來巨額維護費用（依 ASHRAE 指南）：
- 檢修友善：吊頂預留 80cm 高度，每 10~15m 設檢修孔。
- 集中管理：AHU、過濾箱、真空泵集中於專用機電間。
- 數位化紀錄：導入 BMS 監控壓差、溫濕度；保存竣工圖與設備點位。
- 擴充預留：管線、電源（UPS）、網路預埋，儀器搬運動線與結構載重預留，支援大型設備（質譜儀、電子顯微鏡）擴編，並預留自動化與 IoT 監控介面。
九、防火規劃與消防設備設計
依據《職業安全衛生設施規則》及《建築技術規則》：
- 防火分區：防火牆／門需達耐火 1 小時以上，管線貫穿處施作防火封堵。
- 滅火與排煙：單層 > 150㎡ 或存放易燃物，需配足量乾粉／CO2 滅火器並每半年檢點；易燃作業區設自動排煙風機，連動火警系統。
- 氣體安全與避難：易燃氣體管線加裝洩壓閥及緊急切斷閥；逃生門外開，避難走道設 UPS 緊急照明（至少供電 24 小時）。
十、學校實驗室與實驗室搬遷：兩個特殊情境
學校實驗室依教育部《學校實驗室一般注意事項及安全指引（108.4）》有額外要求：使用者經驗落差大需強化防呆設計、應設玻璃隔間或監控便於教學監看、須保存平面配置與逃生圖並定期演練，消防上走廊兩側實驗室需 ≥ 2.4m。完整說明請見學校實驗室規劃與安全設計。
實驗室搬遷比新建更複雜：需逐台盤點設備（尺寸、重量、電壓、氣體需求）、確認新場址樓板承重（高階電鏡需達 1000 kg/m²）、精密儀器由原廠技師封存並以氣墊車運送、到場後完成水平測量與 IQ/OQ 復機測試。完整流程請見實驗室搬遷怎麼做。
十一、適用情境：學校、生技、化學、檢驗與科技廠實驗室
學校實驗室
重視多人操作、教學動線、安全管理、耐用性與後續維修便利性。
生技實驗室
重視樣品處理、儀器區配置、收納條件、潔淨需求與實驗流程分區。
化學實驗室
重視排煙櫃、耐酸鹼材質、藥品儲存、廢氣排放與局部排氣設計。
檢驗實驗室
重視樣品流向、前處理區、儀器區、資料區與污染風險區隔。
科技廠實驗室
重視研發流程、精密儀器、氣體管線、電力負載、排風條件與擴充彈性。
十二、實驗室規劃案例：從空間問題到設備整合
科技產業
科技廠實驗室設備整合
規劃重點：實驗桌、排煙櫃、抽氣罩與儀器設備整合。
施作項目：鋼製實驗桌、排煙櫃、抽氣罩、實驗室儀器設備。
化工研發中心
高腐蝕性酸鹼操作區
規劃重點：酸鹼操作、排風處理與耐腐蝕設備配置。
施作項目：全 PP 排煙櫃、PP 實驗桌、廢氣洗滌塔、耐酸鹼管路。

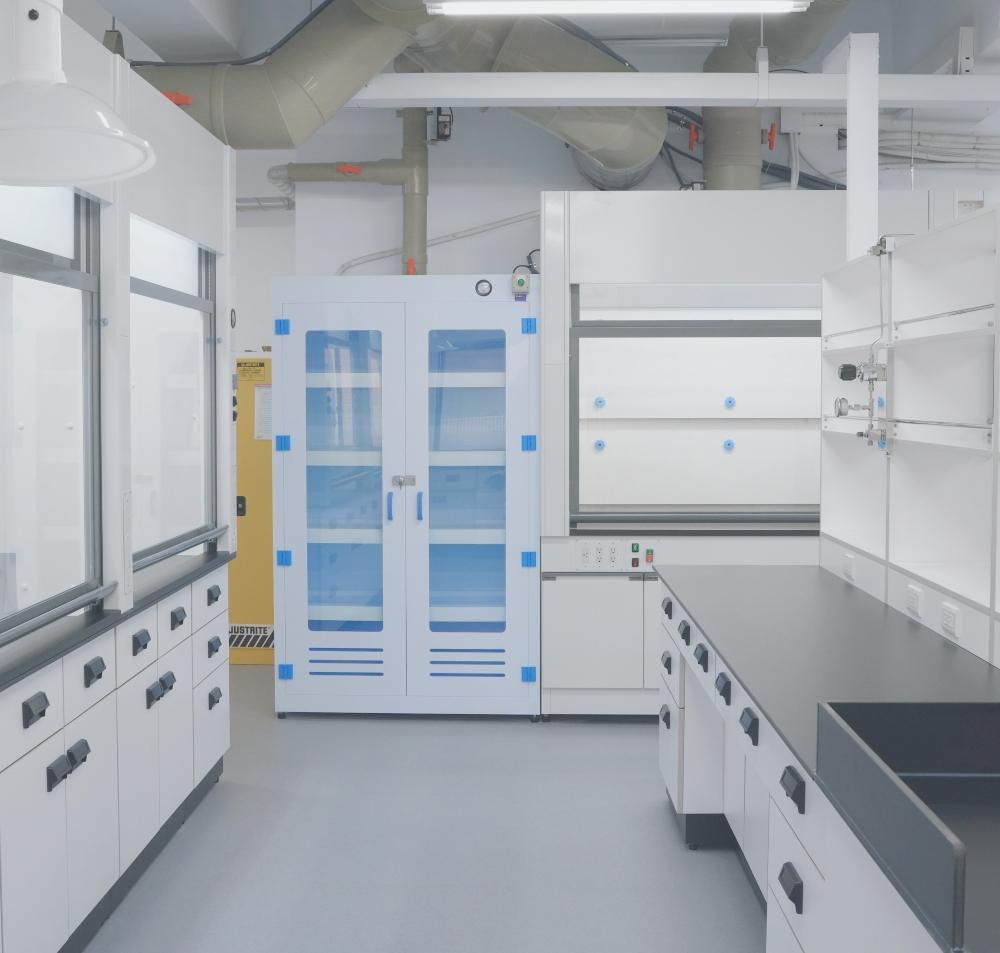

大學教學實驗室
教學與研究共用空間
規劃重點：多人操作、教學動線、安全設備與排風工程。
施作項目：桌上型排煙櫃、鋼製排煙櫃、木製實驗桌、水槽、PP 藥品櫃、鋼瓶櫃、排風工程。
更多產業實例
| 客戶類型 | 面臨痛點 | 耀陽解決方案與效益 |
|---|---|---|
| 教育學術：清華大學化工系 | 通風不良、氣味瀰漫、設備銹蝕 | 經過專業計算導入符合教室的排風系統，升級理化板檯面，打造符合標準的實驗室，保障師生健康。 |
| 生技新創：晶至生醫 | P2 實驗室建置、預算有限 | 採用模組化鋼木實驗桌與可拆卸庫板隔間，在有限預算與時程內成功取得認證，加速研發週期。 |
| 科技研發：五股科技公司 | 高濃度粉塵、負壓過大開門困難 | 配置 IAC 高性能排煙櫃與 Walk-in 排氣罩，結合 MAU 補氣系統，大幅改善室內空氣品質（IAQ）。 |
| 精密機械：台超萃取洗淨精機 | 操作檯面高度不適 | 客製化 80cm 高度實驗桌並內縮櫃體，符合人體工學設計。 |
相關實驗室設備與工程服務
實驗室規劃常見問題 FAQ
Q1：實驗室規劃通常包含哪些項目？
通常包含空間動線、排煙櫃與實驗桌配置、排風與補風系統、給排水、電力、氣體管線、藥品櫃與鋼瓶櫃位置、安全與消防設備配置，以及後續施工安裝整合。
Q2：規劃初期該從哪裡開始？
從使用者需求與法規條件出發：預計操作流程與儀器需求、空間限制與現場條件、各類法規標準（生物安全、消防、通風等），再由具整合能力的團隊進行需求訪談與現場評估。
Q3：排煙櫃配置為什麼不能只看尺寸？
需要同時評估操作動線、排風量、補風條件、風管路徑、使用藥品特性與人員安全距離。若只看尺寸，可能造成排風不足、氣流干擾或管線施工困難。
Q4：為什麼不同污染源不能共用排風管？
依據 ANSI/AIHA Z9.5，不同性質污染物（酸霧、溶劑、有機氣體）混在一起可能發生化學反應或腐蝕，且容易造成回流與堆積風險，必須獨立排風。
Q5：實驗室換氣量可以降低以節省能源嗎？
不建議。依 ASHRAE 62.1 與 OSHA 標準，降低換氣會導致 VOC 與病原累積，長期健康風險與儀器污染成本遠高於省下的電費。
Q6：規劃初期最容易被忽略的項目是什麼？
基礎管線容量（電力、排風）與樓板承重。許多業主過度關注儀器與裝潢，進駐後才發現基礎設施不足，需花數倍成本重建。
Q7：驗收是否只看消防與建築法規？
不只如此。還須考慮生物安全等級（P1-P4）、通風效能（風速／壓差）、建材阻燃與電力系統。建議在規劃階段即與驗收單位確認。
Q8：若預算有限，該從哪裡優先投入？
優先投資通風與安全設施、動線與結構，以及管線介面預留。裝潢與非關鍵設備可依使用階段分期投入。
Q9：舊實驗室也可以重新規劃嗎？
可以。先檢查既有排風、水電、氣體管線與設備狀況，再依照目前使用需求調整實驗桌、排煙櫃、藥品櫃與儀器區位置，提升安全性與使用效率。
主要參考資料
若您正在評估新建實驗室、舊實驗室改造，或需要整合排風、補風、給排水、電力、氣體管線與設備配置，也可以進一步參考耀陽的 實驗室規劃服務 頁面，了解從現場丈量、平面配置、設備選型到施工安裝的完整服務內容。
